DÉVELOPPEMENT DE LA TECHNOLOGIE D'AFFICHAGE COB MINI/MICRO LED EN 2022

Comme nous le savons, l'affichage COB (Chip-on-board) présente les avantages d'un contraste super élevé, d'une luminosité plus élevée et d'une gamme de couleurs plus large.

Dans le processus de développement d'un affichage à pas fin vers un affichage à micro pas, l'emballage SMD d'origine a eu du mal à franchir la limitation d'un pas de point plus petit, et il est également difficile de garantir une fiabilité et une protection plus élevées. L'affichage à micro pas nécessite la technologie COB pour soutenir le développement d'un affichage à micro pas dont le pas de pixel est inférieur à P1,0 mm.

L'affichage COB adopte le processus d'emballage flip-chip, qui a un trajet de dissipation thermique plus court et est plus propice à la conduction thermique par rapport à l'affichage de la technologie SMD normale.

Avec la maturité continue de la technologie de traitement de surface COB et de la technologie de mélange de puces, les produits d'affichage LED utilisant des puces flip-chip de moins de 100 microns seront des produits d'affichage plus prometteurs à l'avenir.

L'affichage LED Mini/Micro COB P0.9 est un produit mature, qui a été produit en série

En 2019, la capacité de production de masse des écrans inférieurs à P0,9 est encore relativement limitée. D'une part, la demande du marché est relativement limitée, et la capacité de soutien de la chaîne industrielle est également insuffisante.

En 2021, avec les progrès de la technologie d'emballage, l'amélioration de l'efficacité et la réduction rapide des coûts des puces LED, etc., la demande de produits inférieurs à P1,0 deviendra progressivement un marché populaire, et les produits Mini LED pénétreront également le marché haut de gamme vers le marché milieu de gamme, de l'affichage professionnel à l'affichage commercial, puis au domaine civil, il a changé pas à pas.

En 2022, en termes de forme d'emballage, qu'il s'agisse de COB, de quatre-en-un ou de deux-en-un, ce n'est pas un problème pour l'approvisionnement en dispositifs à diodes P0,9 mm, et la capacité de production et le rendement peuvent être garantis.

Cependant, en raison de facteurs de prix, à partir du marché actuel à pas fin, le marché des produits P0,9 est encore relativement concentré dans certaines conférences, les projets de salles de commande et de surveillance du gouvernement ou des grandes entreprises publiques, et P1,2-P1,5 sont toujours le courant dominant du marché à pas fin.

Mais cette situation s'améliore, et les scénarios d'application des produits d'affichage direct Mini P0,9 se développent constamment.

Le pas d'environ P0,7 de l'affichage LED deviendra le courant dominant de la prochaine génération.

P0,7 mm peut obtenir une résolution 4K pour un écran de 100 à 200 pouces

La taille entre 100 et 200 pouces est un nouveau marché d'application potentiel énorme pour les écrans à pas fin.

Parce que le marché au-dessus de 200 pouces est déjà occupé par les écrans LED à pas fin traditionnels P1,2~2,5 mm, et la taille légèrement plus petite est principalement les produits de téléviseurs LCD de 98 pouces, le prix minimum actuel est inférieur à 3 000 USD, et l'effet d'affichage est également relativement bon. L'écran LED à pas fin est difficile à concurrencer avec les LCD sur le marché de 98 pouces.

Cependant, la taille d'affichage de l'écran LCD est difficile à dépasser la limite de 100 pouces. Les concurrents traditionnels des écrans de 100 à 200 pouces sont principalement les écrans de projection, mais les grands écrans LED à pas fin ont de meilleures performances visuelles dans des « conditions de lumière » plus vives.

La plupart des marchés de 100 à 200 pouces comprennent les salles de conférence, les commerces, la publicité et d'autres scénarios, qui nécessitent de meilleures conditions d'éclairage.

Et sur le marché de 100 à 200 pouces, les écrans LED à pas fin doivent également comparer la résolution PPI avec les écrans LCD.

Parce que l'application de 100 à 200 pouces correspond à la distance de vision la plus proche de 3 à 7 mètres, voire à une distance de vision plus proche. La distance de vision plus proche assure l'effet de qualité d'image, mais nécessite également une « résolution PPI plus élevée », c'est-à-dire qu'elle nécessite un pas de pixel plus petit.

En termes simples, les LCD de 75 à 98 pouces ont déjà atteint une résolution 4K ; la résolution des écrans LED haute définition de 100+ ne peut pas être trop mauvaise.

L'indicateur P0,7 peut fournir une résolution 4K sur un écran de 120 pouces+, ce qui correspond exactement à la résolution des applications audiovisuelles actuelles et est plus grand qu'un écran LCD de 98 pouces.

À cet égard, une analogie est que le pas de pixel actuel des téléviseurs LCD grand public est compris entre 0,3 et 0,57 mm. On peut voir que l'espacement des écrans LED à pas fin de P0,7 mm peut mieux connecter l'expérience d'application des moniteurs LCD et fournir des produits différenciés dans des tailles plus grandes de 100 à 200 pouces.

Par conséquent, de la demande du marché en termes de taille et de résolution, on peut voir que P0,7 deviendra le prochain indicateur dominant pour les écrans LED à micro pas.

Mais le développement du marché des écrans de 100 à 200 pouces P0,7 nécessite de meilleurs prix maintenant. À cet égard, les LED à pas fin obtiennent de plus en plus de résultats grâce à l'accumulation continue d'expérience et à l'amélioration progressive des processus de produits. Surtout au cours des trois dernières années, les produits P0,9 ont obtenu un certain succès sur le marché haut de gamme, et le prix a baissé d'environ 30 %. Les analystes de l'industrie estiment que les produits P0,7 devraient être au même prix que les premiers produits P0,9.

L'industrie s'attend à ce qu'au cours des deux prochaines années, la chaîne industrielle en amont des écrans LED, y compris les puces mini LED, etc., soit considérablement améliorée, et le niveau de la technologie des produits et du processus de fabrication sera également considérablement amélioré. Le marché de l'industrie est confronté à une possibilité de réduction des prix. C'est aussi un « moment favorable » pour la mise en place d'une nouvelle génération de produits « pas P0,7 ».

L'application de 100 à 200 pouces est un « nouveau scénario » typique qui teste la technologie et le contrôle des coûts de l'industrie.

Bien sûr, différentes entreprises apporteront également des ajustements afin de mettre en évidence leurs propres avantages de produits : par exemple, afin de réduire les coûts et les difficultés, les fabricants peuvent fournir des produits 4K de 136 pouces avec un pas de pixel légèrement plus grand ; ou fournir une résolution 4K pour des produits de plus petite taille, comme Samsung The Wall utilise un pas de 0,63 mm.

Quels sont les défis de l'affichage à pas P0,7 ?

Coût plus élevé

Le premier est le coût. Mais ce n'est pas le plus grand défi.

En effet, le P0,7 mm doit être un écran haut de gamme, et ce sont les clients qui exigent la performance comme priorité. C'est comme n'importe quelle génération de produits LED à pas fin qui sont « intégrés au marché haut de gamme » et qui gagnent rapidement la reconnaissance du marché. Du point de vue du coût, il n'est pas très difficile pour les écrans P0,7 de commencer à se développer sur le marché haut de gamme au début.

Technologie de production non mature

Par rapport à P1,0, le nombre de composants par unité de surface d'affichage de P0,7 est doublé. Cependant, bien qu'il soit possible d'hériter de l'expérience technique accumulée par les précédents produits P0,9-P1,0, cela nécessite également de nouveaux défis face à des difficultés inconnues. L'industrie en est encore au stade initial d'une technologie mature pour fabriquer réellement efficacement des produits d'affichage P0,7 mm.

Pas légèrement différent, pas de norme

En plus des défis techniques liés aux coûts et aux processus de production, un autre défi pour les produits P0,7 est que l'espacement est difficile à normaliser.

L'application de 100 à 200 pouces est souvent un « écran tout-en-un » plutôt qu'un projet d'épissure, ce qui signifie que les grandes entreprises d'écrans LED doivent trouver les « exigences de taille d'application » les plus conventionnelles et les combiner avec les capacités techniques pour former quelque chose de similaire à : résolution 4K, 120 pouces, 150 pouces, 180 pouces, 200 pouces et autres tailles unitaires fixes, mais la densité du pas de pixel est différente.

En conséquence, les unités apparemment similaires de 110/120/130 pouces doivent utiliser une « structure technologique de processus réglable dynamiquement » qui fluctue avec la norme de pas P0,7.

Face à la concurrence directe des fournisseurs traditionnels d'écrans LCD ou de projection commerciaux

De plus, sur le marché des écrans LED à micro pas entre 100 et 200 pouces, les entreprises d'écrans LED à pas fin doivent également faire face aux défis de la concurrence des entreprises qui utilisent des grands écrans commerciaux LCD traditionnels comme produits.

Sur le marché précédent des LED à pas fin, les grandes entreprises d'écrans LED étaient en concurrence avec leurs pairs, mais maintenant, elles doivent élargir le champ de la concurrence à presque tout le marché de l'affichage commercial. Il doit même faire face à la pression concurrentielle des produits TFT-MINI/MICOR LED lancés par BOE et Huaxing Optoelectronics.

Fournisseurs d'écrans COB connexes

Samsung

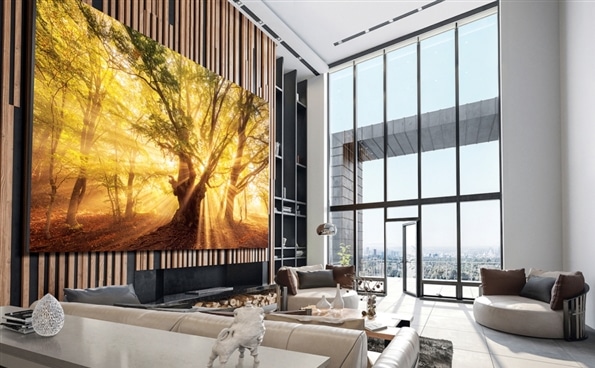

Samsung a lancé un nouveau The Wall en 2022, comprenant un téléviseur Micro LED 4K de 110 pouces et un écran géant de 8K de 220 pouces.

L'ensemble du téléviseur Micro LED de 110 pouces utilise une carte de module de pixels ultra-petits P0,63 dans un emballage COB entièrement flip-chip. La résolution de l'écran est ultra-haute définition 4K, la luminosité est de 800 nits et plus, et la valeur de la gamme de couleurs est de 120 %. L'épaisseur n'est que de 24,9 mm.

L'écran géant 8K de 220 pouces est composé de quatre panneaux 4K de 110 pouces.

The Wall utilise la technologie Micro LED, qui présente également les caractéristiques de l'auto-illumination. La luminosité de pointe de ce téléviseur peut atteindre 2000 nits, la tonalité blanche est plus brillante, le noir est plus profond et la couleur naturelle est plus réaliste. Samsung propose deux options de pixels, 0,63 et 0,94.

Le taux de rafraîchissement peut atteindre jusqu'à 120 Hz, prend en charge HDR10 et HDR10+, et la luminosité maximale est de 2000 nits. De plus, le processeur Micro AI intégré au téléviseur The Wall 2022 prend en charge une profondeur de couleur de 20 bits, peut analyser chaque seconde de contenu en temps réel et optimiser la qualité d'affichage de l'image tout en supprimant le bruit.

En 2018, Samsung a dévoilé un téléviseur 4K géant appelé « The Wall » au CES. Basé sur la dernière technologie d'écran MicroLED de Samsung, il mesure jusqu'à 146 pouces et est conçu pour les salles de cinéma. Son plus grand atout n'est pas l'écran Micro LED de 146 pouces, mais la « modularité ».

Leyard

Le 30 juin 2022, la conférence de lancement mondiale des nouveaux produits de Leyard a officiellement lancé la série « Lead Black Diamond » de technologie Micro LED et de nouveaux produits.

Les premiers produits de la série Leyard Black Diamond au monde appliquent la technologie d'affichage Micro LED la plus avancée. Les produits couvrent les nouveaux produits P0,9-P1,8, ainsi que les produits d'affichage Nin1 Micro LED en dessous de P1,0, couvrant 80 % des produits à pas fin intérieurs.

Cette série de produits adopte la technologie d'emballage et de flip-chip complet Micro LED la plus avancée, avec une stabilité et une fiabilité élevées (pour résoudre le problème des chenilles), le contraste est augmenté de 3 fois, la luminosité est augmentée de 1,5 fois, l'uniformité est meilleure et l'énergie Technologie complète et avantages des produits tels qu'une consommation plus faible et des performances de coût plus élevées (proches du prix des lampes à fil d'or).

Dans le même temps, Leyard a surmonté avec succès le goulot d'étranglement du coût de transfert énorme en dessous du micro-pas P1,0, a lancé des produits d'affichage Micro LED avec des performances de coût extrêmement élevées et a poussé la gamme de produits Micro LED des applications haut de gamme vers le marché inclusif (micro-pas à pas fin, intérieur à extérieur) pour obtenir une couverture complète du produit. À l'avenir, les produits COG, POG et MiP vous rencontreront également.

Sous l'influence de multiples facteurs tels que l'amélioration du rendement, la chaîne industrielle fluide, la promotion accrue des canaux, la reconnaissance accrue de la marque et la promotion conjointe des fabricants mondiaux, l'industrialisation de Leyard Micro LED s'est accélérée, l'efficacité de la production de masse s'est considérablement améliorée et le coût du produit Une forte baisse, brisant le modèle de guerre des prix.

Cedar

Le 8 juin 2022, Cedar Electronics a lancé les premiers produits de la série cristal magique COB à flip-chip complet au monde et les produits de la série obsidienne de classe mondiale à Guangzhou.
Cette conférence a réuni les dernières réalisations technologiques du COB flip-chip, et de nouveaux produits puissants tels que la série fantôme et la série obsidienne lancés par Cedar Electronics ont tous été dévoilés – téléviseur super direct d'affichage Mini LED 4K de 75 pouces, écrans d'épissure 4*4 de résolution d'affichage standard de 55 pouces, machine tout-en-un de conférence intelligente 4K de 130 pouces, écran tactile intelligent tout-en-un 4K de 138 pouces, nouvel écran 2K à pas de 0,9 mm obsidienne, etc.

La série Phantom est un produit phare lancé par Cedar Electronics dans le domaine de l'affichage « ultra-haute définition verte ». Il intègre un certain nombre de conceptions fiables, adopte une puce électroluminescente de grande taille et dispose d'un affichage de source lumineuse de surface, ce qui réduit efficacement le rayonnement lumineux et supprime le moiré. . Cette série de produits comprend quatre formes de produits : unité d'affichage standard LED 55 pouces, 60 pouces, 65 pouces, machine tout-en-un de conférence 4K, super TV 4K et panneau d'affichage standardisé. Et la technologie de « multiplication des pixels », peut présenter des informations d'image plus riches aux utilisateurs, améliorer considérablement l'expérience de perception du contenu et obtenir un contrôle précis des coûts globaux grâce à une production allégée. À l'heure actuelle, la série Phantom a réalisé la production et la fourniture de masse COB à micro pas P0,4-P1,2, une couverture de résolution ultra-haute définition 4K/8K et une extension de résolution plus élevée, une disposition pleine taille de 55 pouces à 330 pouces, le produit est sorti Il marque que Xida Electronics est entré dans la phase de production de masse de « produits ultra-haute définition à micro pas » avant l'industrie.

LEDMan

Ledman a lancé des produits de la série d'écrans géants Ledman de 110 pouces/138 pouces adaptés à un usage domestique en 2021 et a lancé des produits de 163 pouces en 2022, déployant activement la piste d'affichage domestique de qualité grand public Micro LED.

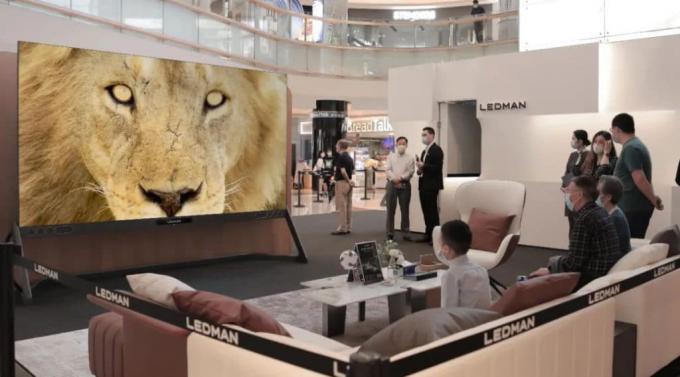

Le 16 avril 2022, Ledman a présenté des produits d'écran géant ultra-haute définition de 138 pouces et 165 pouces à Yitian Holiday Plaza, OCT, district de Nanshan, Shenzhen. Il s'agit également de la première exposition au monde de la boutique éphémère hors ligne d'écrans géants de LEDMAN.
